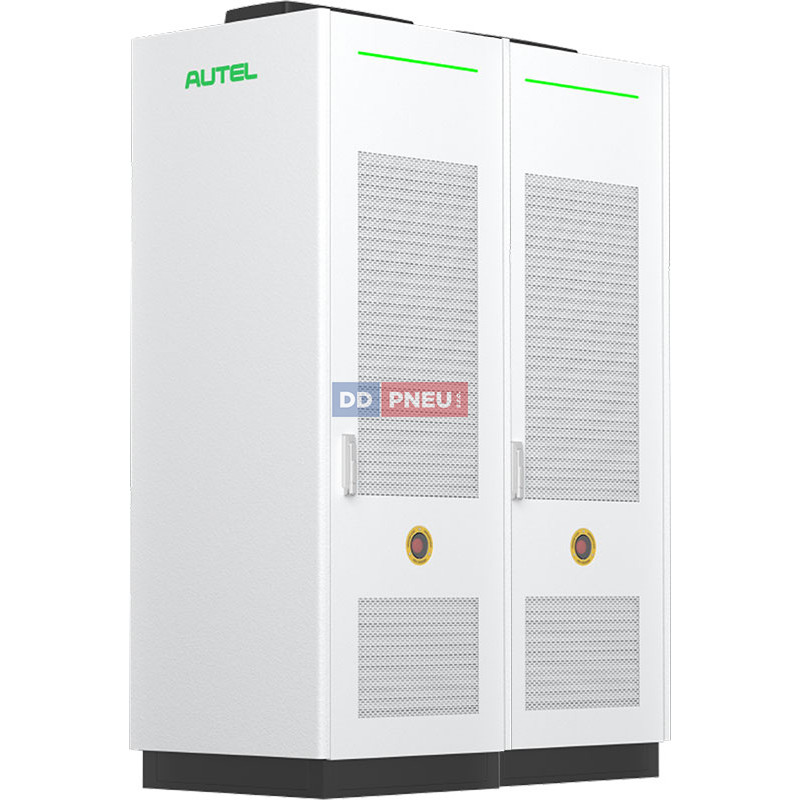

Autel MaxiCharger DS960 je výkonný distribučný nabíjací systém s celkovým výstupným výkonom 640 alebo 960 kW , navrhnutý pre rozsiahle nabíjacie huby s vysokou intenzitou prevádzky. Dvojitá výkonová skriňa zásobuje až 16 výdajných portov CCS2 súčasne a vďaka kompatibilite s megawattovým MCS stojanom pokrýva potreby osobných elektromobilov aj ťažkých nákladných vozidiel a autobusov. DS960 stavia na osvedčenej distribučnej architektúre série MaxiCharger - centrálna výkonová skriňa, kompaktné výdajné stojany, spoločná platforma MaxiCloud.
Hlavné vlastnosti:
- Celkový výstupný výkon 640 alebo 960 kW z jedinej dvojitej výkonovej skrine; modulárne výkonové jednotky 40 kW umožňujú krokové navyšovanie kapacity bez výmeny celého zariadenia a bez prerušenia prevádzky ostatných portov.
- Napájanie až 16 výdajných portov CCS2 z jedného systému - súčasná obsluha šestnástich vozidiel na jedinej lokalite bez nutnosti privádzať vysokovýkonné prípojky ku každému státiu zvlášť.
- Vstup zo štyroch nezávislých AC trás (4× 3fáza 400 V AC ±10 %) — pri výpadku jedného prívodu systém naďalej funguje bez prerušenia nabíjania.
- Špičková účinnosť až 96% , účinník ≥ 0,99, harmonické skreslenie THDi < 5%.
- Tri systémy DS960 prepojené paralelne tvoria nabíjací húb s celkovým výkonom až 2,88 MW - dostatočným pre súčasné rýchlonabíjanie desiatok osobných aj nákladných elektromobilov.
- Podpora MCS megawattového rozhrania s maximálnym prúdom 1 500 A pre nabíjanie elektrických ťahačov, nákladných vozidiel a autobusov.
- Rozmery výkonovej skrine 1 564 × 782 × 2 150 mm; pokojový príkon < 160 W (podľa konfigurácie).
- Krytie výkonovej skrine IP54/IK10 , výdajných stojanov IP55/IK10 ; prevádzkový rozsah teplôt −35 °C až +55 °C .
- Záložná konektivita Dual SIM 4G/5G + Wi-Fi + Ethernet ; aktualizácia softvéru vzdialene cez OTA.
- Záruka 24 mesiacov s možnosťou predĺženia.
Distribučná architektúra pre veľké nabíjacie huby
DS960 stavia na princípe oddelenia výkonovej elektroniky od výdajných stojanov – rovnakom ako osvedčený DS480, ale s dvojnásobnou kapacitou. Dve prepojené výkonové skrine sú umiestnené centrálne, ideálne v technickej miestnosti alebo na menej frekventovanom mieste, a káble distribuujú výkon ku kompaktným výdajným stojanom po celej lokalite. Táto architektúra výrazne znižuje rozsah stavebných a elektroinštalačných prác, umožňuje flexibilné rozmiestnenie stojanov a zjednodušuje budúce rozširovanie kapacity. Operátor môže kedykoľvek navýšiť výkon pridaním modulov po 40 kW bez nutnosti prerušiť prevádzku zostávajúcich nabíjacích portov.
Škálovateľnosť až na 2,88 MW
DS960 je plne kompatibilný s celou rodinou výdajných stojanov Autel: vzduchovo chladeným DT500 (380 A/max. 500 A), kvapalinovo chladeným DT800 (500 A/max. 650 A) a megawattovým MCS Dispenserom (1 ). Prepojením troch systémov DS960 paralelne vzniká nabíjací húb s celkovým výkonom 2,88 MW – kapacita dostatočná pre simultánne rýchlonabíjanie desiatok osobných aj ťažkých nákladných elektromobilov. Všetky zariadenia zdieľajú cloudovú platformu MaxiCloud a protokol OCPP 1.6J (upgrade na OCPP 2.0.1 voliteľne), takže celá lokalita je spravovateľná z jediného rozhrania.
MCS megawattový výdajný stojan
Megawattový stojan MCS Dispenser je určený na nabíjanie ťažkých nákladných vozidiel, elektrických ťahačov a autobusov s výstupným výkonom až 1,44 MW a maximálnym prúdom 1 500 A . Napriek tomu sa zmestí do kompaktných rozmerov 650 × 300 × 2 150 mm s pôdorysom iba 0,1 m² — minimálna zástavbová plocha aj pri extrémnom výkone. Dĺžka kábla je štandardne 3,5 m. Stojan podporuje ako MCS, tak CCS2 rozhranie v jednom zariadení a komunikuje podľa protokolov ISO/IEC 15118 (PnC), DIN 70121 a CHAdeMO 1.2.
Výdajný stojan chladený kvapalinou (DT800)
Kvapalinovo chladený stojan DT800 zaisťuje maximálny výkon pre osobné a úžitkové elektromobily. Výstupný prúd dosahuje 500 A (max. 650 A) , pričom maximálny výkon jedného portu je 480 kW v konfigurácii 2× CCS2 . Rozmery stojana sú 322 × 322 × 1 950 mm, displej 8" dotykový LCD s rozlíšením 1920 × 1080 px, dĺžka kábla štandardne 5 m. Krytie IP55 / IK10. Autentizácia a platba je možná cez AutoCharge, Plug & Charge, mobilnú aplikáciu.
Výdajný stojan chladený vzduchom (DT500)
Vzduchovo chladený stojan DT500 je flexibilné a cenovo dostupné riešenie pre multi-port lokality s vysokým počtom nabíjacích miest. Výstupný prúd dosahuje 380 A (max. 500 A) , prípadne 200 A vo variante CHAdeMO; maximálny výkon stojana je 320 kW . Konfigurácia výstupov: 2× CCS2 alebo 1× CCS2 + 1× CHAdeMO . Rozmery 322 × 322 × 1 650 mm, displej 8" dotykový LCD. Dĺžka kábla 5 m alebo voliteľne 7,5 m. Prevádzková teplota −35 °C až +55 °C, krytie IP55 / IK10.
Autentizácia a spôsoby platby pri výdajných stojanoch
Všetky výdajné stojany systému DS960 podporujú komplexnú sadu spôsobov overenia užívateľa a začatia nabíjania:
- ISO 15118 Plug & Charge — automatické overenie vozidla a okamžité spustenie nabíjania po zapojení kábla, bez karty ani aplikácie.
- AutoCharge — rýchle začatie na základe automatického rozpoznania vozidla.
- RFID karta (protokoly ISO 14443 A/B, ISO/IEC 15693, MIFARE), QR kód, mobilné aplikácie.
- Platobnou kartou prostredníctvom terminálov Nayax Onyx, Payter P66/Apollo, PAX IM30, Worldline Valina alebo Castles S1U2 (voliteľne).
Cloudová platforma MaxiCloud a vzdialená správa
Celý systém DS960 je plne integrovaný do cloudovej platformy Autel MaxiCloud s podporou protokolu OCPP 1.6J (upgrade na OCPP 2.0.1 voliteľne). Výkon, stav zariadenia aj prípadné poruchy sú monitorované vzdialene v reálnom čase bez nutnosti výjazdu technika na miesto. Aktualizácie softvéru prebiehajú cez OTA (webový portál, FTP, FTPS, HTTPS). Všetky zariadenia - výkonové skrine aj výdajné stojany - sú spravovateľné z jediného cloudového rozhrania, čo výrazne znižuje prevádzkové náklady rozsiahlych nabíjacích lokalít.
Spoľahlivosť a prevádzkové podmienky
Výkonová skriňa DS960 je navrhnutá pre nepretržitú prevádzku v náročnom vonkajšom prostredí s krytím IP54/IK10 a prevádzkovým teplotným rozsahom −35 °C až +55 °C . Pri teplotách nad +40 °C dochádza k riadenému znižovaniu výkonu za účelom ochrany zariadenia. Výdajné stojany disponujú vyšším krytím IP55/IK10 . Relatívna vlhkosť do 95 % bez kondenzácie, prevádzková nadmorská výška do 2 000 m. Skladovacia teplota −40 °C až +70 °C. Hlučnosť 55 dB(A) (tichý model) umožňuje inštaláciu aj v lokalitách s prísnymi hlukovými normami. Pokojový príkon výkonovej skrine < 160 W, výdajných stojanov < 65 W.
Normy, certifikácia a ochranné prvky
MaxiCharger DS960 spĺňa prísne európske i medzinárodné bezpečnostné normy. Výkonové skrine sú vybavené ochranou proti preťaženiu, prepätiu, podpätiu, prehriatiu, náklonom a neoprávnenému prístupu; voliteľne je možné doplniť interné RCD. Núdzové tlačidlo je štandardnou výbavou. Výdajné stojany DT500 a DT800 nesú navyše certifikáciu TÜV .
- Normy: IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht
- Certifikácia: CE, UKCA, TR25, ETSI EN 303645 , EMC trieda A
- Komunikácia s EV: ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2
- Kategória prepätia OVC III na strane AC vstupu; uzemňovací systém 3P+PE
- Spĺňa požiadavky na prístupnosť ADA; núdzové tlačidlo ako štandard
Inštaláciu nabíjačky musí vykonávať elektrikár či odborná firma!
Technická špecifikácia
