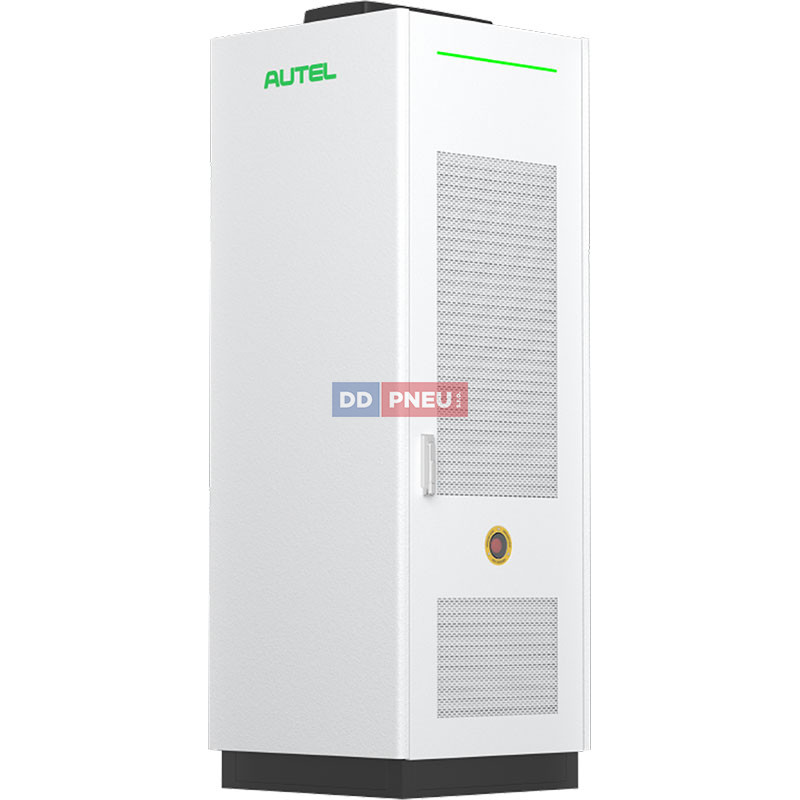

Autel MaxiCharger DS480 je distribučný nabíjací systém novej generácie, postavený na princípe oddelenia výkonovej elektroniky od výdajných stojanov. Centrálna výkonová skriňa DS480 s výkonom až 480 kW napája až 8 kompaktných výdajných stojanov rozmiestnených priamo pri parkovacích miestach – či už pre osobné elektromobily, úžitkové vozidlá, alebo ťažkú techniku prostredníctvom megawattového MCS rozhrania. Systém je ideálny pre diaľničné nabíjacie huby, fleetové depa, obchodné centrá aj verejné parkoviská s vysokou intenzitou prevádzky.
Hlavné vlastnosti:
- Celkový výstupný výkon výkonovej skrine až 480 kW (konfigurácia 320 / 400 / 480 kW); modulárne výkonové jednotky 40 kW umožňujú postupné navyšovanie kapacity bez výmeny celého zariadenia.
- Napájanie až 8 výdajných portov CCS2 z jedinej výkonovej skrine - výrazne nižšie stavebné náklady oproti inštalácii samostatných staníc.
- Vstup z dvoch nezávislých AC trás (2× 3fáza 400 V AC ±10%), príkonová kapacita 520 kVA , špičková účinnosť až 96% .
- Tri výkonové skrine DS480 prepojené paralelne tvoria systém s celkovým výkonom 1 440 kW – dostatočný na nabíjanie elektrických ťahačov, autobusov aj zmiešaných flotíl.
- Podpora MCS megawattového rozhrania s maximálnym prúdom 1 500 A na nabíjanie ťažkých nákladných vozidiel a autobusov.
- Modulárna architektúra umožňuje pridávať výkonové moduly alebo nové stojany bez odstavenia prevádzky – prevádzkyschopnosť nad 98 % .
- Krytie výkonovej skrine IP54/IK10 , výdajných stojanov IP55/IK10 ; prevádzkový rozsah teplôt −35 °C až +55 °C .
- Záložná konektivita Dual SIM 4G/5G + Wi-Fi + Ethernet ; aktualizácia softvéru vzdialene cez OTA.
- Záruka 24 mesiacov s možnosťou predĺženia; projektovaná životnosť výkonovej skrine 10 rokov .
Distribučná architektúra – výkon tam, kde ho potrebujete
Kľúčovým princípom systému DS480 je priestorové oddelenie výkonovej elektroniky od výdajných stojanov. Výkonová skriňa je umiestnená centrálne – ideálne v technickej miestnosti alebo na menej frekventovanom mieste – a káble distribuuje výkon ku kompaktným výdajným stojanom priamo pri parkovacích státiach. Táto architektúra výrazne znižuje rozsah stavebných a elektroinštalačných prác, umožňuje flexibilné rozmiestnenie stojanov a zjednodušuje budúce rozširovanie kapacity. Operátor nemusí vymieňať celé nabíjacie stanice - stačí pridať výkonové moduly po 40 kW alebo pripojiť nový stojan.

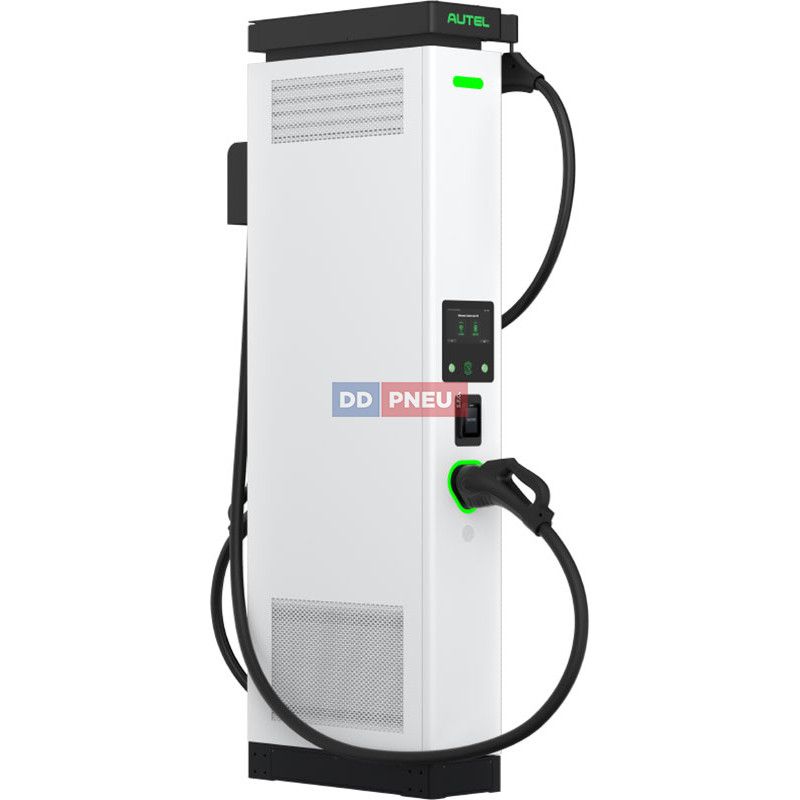

MCS megawattový výdajný stojan
Megawattový stojan MCS Dispenser je určený na nabíjanie ťažkých nákladných vozidiel, elektrických ťahačov a autobusov. V kombinácii s tromi paralelne prepojenými skriňami DS480 dosahuje výkon až 1,44 MW s maximálnym prúdom 1 500 A . Napriek tomu sa stojan zmestí do kompaktných rozmerov 650 × 300 × 2 150 mm s pôdorysom iba 0,1 m² . Dĺžka kábla je štandardne 3,5 m. Stojan podporuje ako MCS, tak CCS2 rozhranie v jednom zariadení a komunikuje podľa protokolov ISO/IEC 15118 (PnC), DIN 70121 a CHAdeMO 1.2.

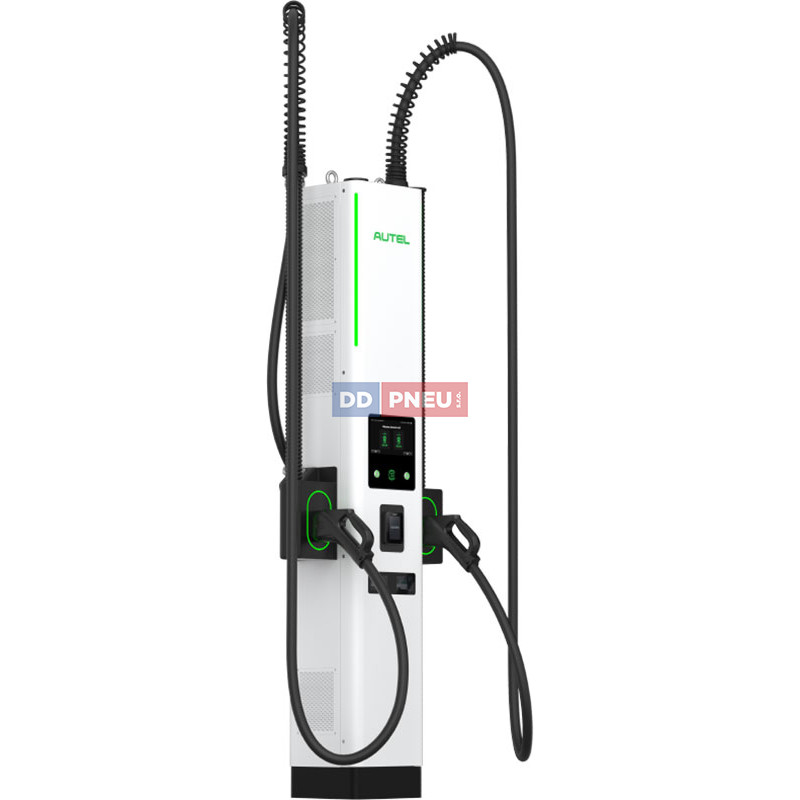

Výdajný stojan chladený kvapalinou (DT800)
Kvapalinovo chladený stojan DT800 je určený pre maximálny výkon pri nabíjaní osobných a úžitkových elektromobilov. Výstupný prúd dosahuje 500 A (max. 650 A) , pričom maximálny výkon jedného portu je 480 kW v konfigurácii 2× CCS2 . Stojan má rozmery 322 × 322 × 1 950 mm a je vybavený 8" dotykovým LCD displejom (1920 × 1080 px). Dĺžka nabíjacieho kábla je štandardne 5 m, krytie IP55 / IK10 . Autentizácia a platba je možná cez AutoCharge, Plug & Charge, mobilnú aplikáciu.

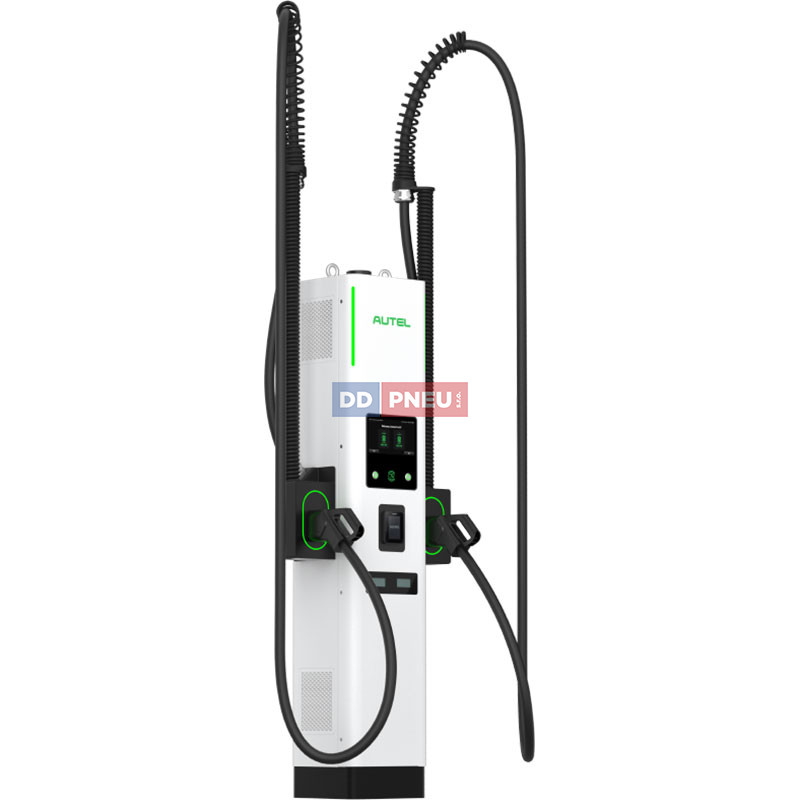

Výdajný stojan chladený vzduchom (DT500)
Vzduchovo chladený stojan DT500 predstavuje flexibilné a cenovo dostupné riešenie pre multi-port lokality s vysokým počtom nabíjacích miest. Výstupný prúd dosahuje 380 A (max. 500 A) , prípadne 200 A vo variante CHAdeMO; maximálny výkon stojana je 320 kW . Konfigurácia výstupov: 2× CCS2 alebo 1× CCS2 + 1× CHAdeMO . Rozmery stojana sú 322 × 322 × 1 650 mm, displej 8" dotykový LCD. Dĺžka kábla 5 m alebo voliteľne 7,5 m. Prevádzková teplota −35 °C až +55 °C, krytie IP55 / IK10.
Autentizácia a spôsoby platby pri výdajných stojanoch
Všetky výdajné stojany DS480 podporujú kompletnú sadu moderných spôsobov overenia a začatia nabíjania:
- ISO 15118 Plug & Charge — automatické overenie vozidla a spustenie nabíjania bez karty ani aplikácie ihneď po zapojení kábla.
- AutoCharge — rýchle začatie na základe automatického rozpoznania vozidla.
- RFID karta (protokoly ISO 14443 A/B, ISO/IEC 15693, MIFARE), QR kód, mobilné aplikácie.
- Platobnou kartou prostredníctvom terminálov Nayax Onyx, Payter P66/Apollo, PAX IM30, Worldline Valina alebo Castles S1U2 (voliteľne).
Cloudová platforma MaxiCloud a vzdialená správa
Celý systém DS480 je plne integrovaný do cloudovej platformy Autel MaxiCloud s podporou protokolu OCPP 1.6J (upgrade na OCPP 2.0.1 voliteľne). Výkon, stav zariadenia i prípadné poruchy sú monitorované vzdialene v reálnom čase bez nutnosti výjazdu technika. Aktualizácie softvéru prebiehajú cez OTA (webový portál, FTP, FTPS, HTTPS). Všetky výdajné stojany - DT500, DT800 aj MCS Dispenser - zdieľajú totožnú cloudovú platformu, čo zjednodušuje správu rozsiahlych nabíjacích lokalít z jedného miesta.
Spoľahlivosť a prevádzkové podmienky
Výkonová skriňa DS480 je navrhnutá pre náročné vonkajšie prostredie s krytím IP54/IK10 a prevádzkovým teplotným rozsahom −35 °C až +55 °C . Pri teplotách nad +40 °C dochádza k riadenému znižovaniu výkonu za účelom ochrany zariadenia. Výdajné stojany disponujú ešte vyšším krytím IP55/IK10 . Relatívna vlhkosť do 95% bez kondenzácie, prevádzková nadmorská výška do 2 000 m. Hlučnosť 55 dB(A) (tichý model). Pokojový príkon výkonovej skrine < 85 W, výdajných stojanov < 65 W.
Normy, certifikácia a ochranné prvky
MaxiCharger DS480 spĺňa prísne európske i medzinárodné normy. Výkonová skriňa je vybavená ochranou proti preťaženiu, prepätiu, podpätiu, prehriatiu, náklonom a neoprávnenému prístupu; voliteľne je možné doplniť interné RCD. Núdzové tlačidlo je štandardnou výbavou. Výdajné stojany DT500 a DT800 sú certifikované CE, UKCA, TR25, ETSI EN 303645 a TÜV .
- Normy: IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht
- Certifikácia: CE, UKCA, TR25, ETSI EN 303645 , EMC trieda A
- Komunikácia s EV: ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2
- Harmonické skreslenie THDi < 5 %, kategória prepätia OVC III na strane AC vstupu
- Uzemňovací systém 3P+PE; spĺňa požiadavky na prístupnosť ADA
Inštaláciu nabíjačky musí vykonávať elektrikár či odborná firma!
