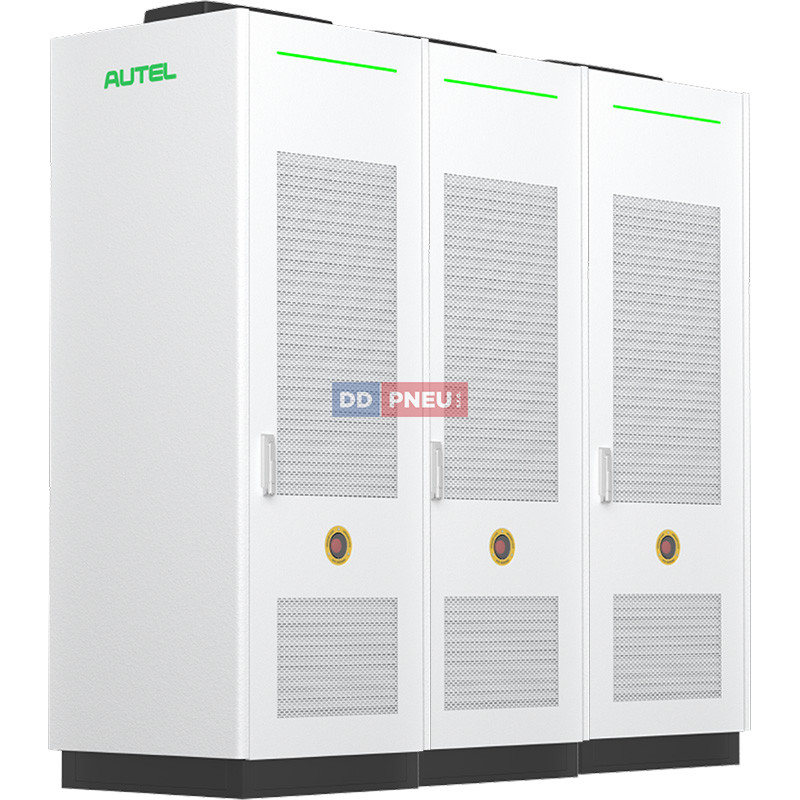

Autel MaxiCharger DS1K4 je vlajková loď distribučného radu MaxiCharger DC a najvýkonnejší model v celom portfóliu Autel s celkovým výstupným výkonom 1 440 kW . Ako jediný systém v rade natívne podporuje súčasnú prevádzku dvoch MCS megawattových stojanov pre ťažké vozidlá zároveň s desiatimi portami CCS2/CHAdeMO pre osobné elektromobily – všetko z jedinej prepojenej súpravy troch výkonových skríň. DS1K4 je určený pre kamiónové depy, autobusové terminály, prístavné logistické areály a veľké diaľničné nabíjacie huby, kde je vyžadovaná simultánna obsluha zmiešaných flotíl na jednej lokalite.
Hlavné vlastnosti:
- Celkový výstupný výkon 1 440 kW z troch prepojených výkonových skríň; modulárne výkonové jednotky 40 kW umožňujú presné a postupné navyšovanie kapacity bez výmeny celého zariadenia a bez prerušenia prevádzky ostatných portov.
- Až 12 výdajných portov v konfigurácii 2× MCS + 10× CCS2/CHAdeMO – simultánna obsluha ťažkých nákladných vozidiel aj osobných elektromobilov na jedinej lokalite.
- Jediný model v portfóliu Autel s natívnou podporou dvoch MCS stojanov súčasne - maximálny výkon jedného MCS portu až 1,44 MW pri prúde 1 500 A.
- Vstup zo šiestich nezávislých AC trás (6× 3fáza 400 V AC ±10 %) — pri výpadku jedného alebo viacerých prívodov systém naďalej funguje bez výpadku ostatných nabíjacích portov.
- Špičková účinnosť až 96% , účinník ≥ 0,99, harmonické skreslenie THDi < 5%.
- Prepojením viacerých systémov DS1K4 paralelne je možné dosiahnuť celkový výkon presahujúci 4 MW – dostatočný pre nabíjaciu infraštruktúru celého logistického areálu.
- Modulárna architektúra a integrované riadiace moduly nabíjania zaisťujú prevádzkyschopnosť nad 98 % ; výmena výkonového modulu trvá menej ako 5 minút bez prerušenia prevádzky ostatných portov.
- Krytie výkonovej skrine IP54/IK10 , výdajných stojanov IP55/IK10 ; prevádzkový rozsah teplôt −35 °C až +55 °C .
- Rozmery výkonovej skrine 2 346 × 782 × 2 150 mm; pokojový príkon < 240 W (podľa konfigurácie).
- Záložná konektivita Dual SIM 4G/5G + Wi-Fi + Ethernet ; aktualizácia softvéru vzdialene cez OTA.
- Záruka 24 mesiacov s možnosťou predĺženia.
Najvýkonnejší distribučný systém radu DS
DS1K4 stavia na osvedčenej distribučnej architektúre série MaxiCharger DC - výkonová elektronika je centralizovaná v prepojených skriniach, zatiaľ čo kompaktné výdajné stojany sú rozmiestnené priamo pri parkovacích miestach. Tri výkonové skrine zásobujú až 12 výdajných stojanov rozmiestnených po celej lokalite bez nutnosti privádzať vysokovýkonné prípojky ku každému státiu zvlášť. Táto architektúra výrazne znižuje rozsah stavebných a elektroinštalačných prác, umožňuje flexibilné rozmiestnenie stojanov v areáli a zjednodušuje budúce rozširovanie kapacity pridávaním modulov po 40 kW.
Zmiešané flotily na jedinej lokalite
Konfigurácia 2× MCS + 10× CCS2/CHAdeMO z DS1K4 premieňa jednu lokalitu na univerzálny nabíjací húb schopný obslúžiť akýkoľvek typ elektrického vozidla – od osobného automobilu a dodávky až po plne naložený elektrický ťahač či autobus. Systém dynamicky prideľuje dostupný výkon medzi všetky pripojené stojany v reálnom čase, takže žiadny port nečaká zbytočne na energiu. Prepojením viacerých systémov DS1K4 paralelne možno dosiahnuť celkový výkon presahujúci 4 MW – kapacita úplne dostačujúca pre nabíjaciu infraštruktúru rozsiahleho logistického alebo priemyselného areálu.
MCS megawattový výdajný stojan
Megawattový stojan MCS Dispenser je určený na nabíjanie ťažkých nákladných vozidiel, elektrických ťahačov a autobusov s výstupným výkonom až 1,44 MW a maximálnym prúdom 1 500 A . Napriek tomu sa zmestí do kompaktných rozmerov 650 × 300 × 2 150 mm s pôdorysom iba 0,1 m² . Dĺžka kábla je štandardne 3,5 m. Stojan podporuje ako MCS, tak CCS2 rozhranie v jednom zariadení a komunikuje podľa protokolov ISO/IEC 15118 (PnC), DIN 70121 a CHAdeMO 1.2.
Výdajný stojan chladený kvapalinou (DT800)
Kvapalinovo chladený stojan DT800 zaisťuje maximálny výkon pre osobné a úžitkové elektromobily. Výstupný prúd dosahuje 500 A (max. 650 A) , pričom maximálny výkon jedného portu je 480 kW v konfigurácii 2× CCS2 . Rozmery stojana sú 322 × 322 × 1 950 mm, displej 8" dotykový LCD s rozlíšením 1920 × 1080 px, dĺžka kábla štandardne 5 m. Krytie IP55 / IK10. Autentizácia a platba je možná cez AutoCharge, Plug & Charge, mobilnú aplikáciu.
Výdajný stojan chladený vzduchom (DT500)
Vzduchovo chladený stojan DT500 je flexibilné a cenovo dostupné riešenie pre multi-port lokality s vysokým počtom nabíjacích miest. Výstupný prúd dosahuje 380 A (max. 500 A) , prípadne 200 A vo variante CHAdeMO; maximálny výkon stojana je 320 kW . Konfigurácia výstupov: 2× CCS2 alebo 1× CCS2 + 1× CHAdeMO . Rozmery 322 × 322 × 1 650 mm, displej 8" dotykový LCD. Dĺžka kábla 5 m alebo voliteľne 7,5 m. Prevádzková teplota −35 °C až +55 °C, krytie IP55 / IK10.
Autentizácia a spôsoby platby pri výdajných stojanoch
Všetky výdajné stojany systému DS1K4 podporujú kompletnú sadu moderných spôsobov overenia užívateľa a začatia nabíjania:
- ISO 15118 Plug & Charge — automatické overenie vozidla a okamžité spustenie nabíjania po zapojení kábla, bez karty ani aplikácie.
- AutoCharge — rýchle začatie na základe automatického rozpoznania vozidla.
- RFID karta (protokoly ISO 14443 A/B, ISO/IEC 15693, MIFARE), QR kód, mobilné aplikácie.
- Platobnou kartou prostredníctvom terminálov Nayax Onyx, Payter P66/Apollo, PAX IM30, Worldline Valina alebo Castles S1U2 (voliteľne).
Cloudová platforma MaxiCloud a vzdialená správa
Celý systém DS1K4 je plne integrovaný do cloudovej platformy Autel MaxiCloud s podporou protokolu OCPP 1.6J (upgrade na OCPP 2.0.1 voliteľne). Výkon, stav zariadenia i prípadné poruchy sú monitorované vzdialene v reálnom čase bez nutnosti výjazdu technika. Aktualizácie softvéru prebiehajú cez OTA (webový portál, FTP, FTPS, HTTPS). Všetky zariadenia - všetky tri výkonové skrine aj všetky výdajné stojany - sú spravovateľné z jediného cloudového rozhrania, čo zásadne znižuje prevádzkové náklady aj na tých najrozsiahlejších lokalitách.
Spoľahlivosť a prevádzkové podmienky
DS1K4 je navrhnutý pre nepretržitú prevádzku v náročnom priemyselnom prostredí. Výkonové skrine spĺňajú krytie IP54/IK10 , výdajné stojany IP55/IK10 ; prevádzkový teplotný rozsah oboch je −35 °C až +55 °C . Relatívna vlhkosť do 95 % bez kondenzácie, prevádzková nadmorská výška do 2 000 m. Skladovacia teplota −40 °C až +70 °C zaisťuje bezpečné prezimovanie aj pri extrémnych mrazoch. Hlučnosť 55 dB(A) (tichý model). Pokojový príkon výkonovej skrine < 240 W, výdajných stojanov < 65 W.
Normy, certifikácia a ochranné prvky
MaxiCharger DS1K4 spĺňa prísne európske i medzinárodné bezpečnostné normy. Výkonové skrine sú vybavené ochranou proti preťaženiu, prepätiu, podpätiu, prehriatiu, náklonom a neoprávnenému prístupu; voliteľne je možné doplniť interné RCD. Núdzové tlačidlo je štandardnou výbavou. Výdajné stojany DT500 a DT800 nesú navyše certifikáciu TÜV .
- Normy: IEC 61851-1, IEC 61851-21-2, IEC 61000, Eichrecht
- Certifikácia: CE, UKCA, TR25, ETSI EN 303645 , EMC trieda A
- Komunikácia s EV: ISO/IEC 15118 s PnC, DIN 70121, CHAdeMO 1.2
- Kategória prepätia OVC III na strane AC vstupu; uzemňovací systém 3P+PE
- Spĺňa požiadavky na prístupnosť ADA; núdzové tlačidlo ako štandard
Inštaláciu nabíjačky musí vykonávať elektrikár či odborná firma!
